Bộ kết nối HDMI có dây HT234P8-2 50M trên cáp đơn CAT 6 1920 * 1080 x 60Hz tín hiệu 3D 7 kênh

1. Mô tả

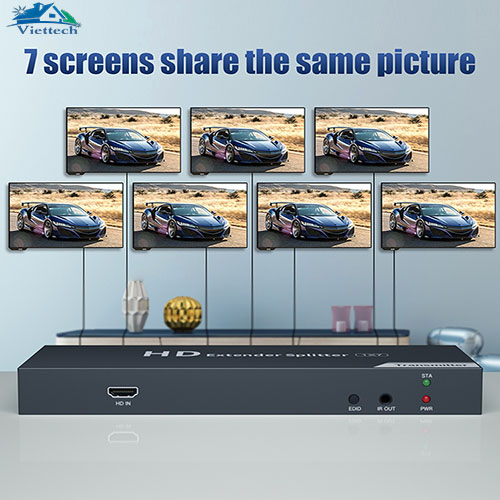

Bộ kết nối HDMI có dây HT234P8-2 50M trên cáp đơn CAT 6 1920 * 1080 x 60Hz tín hiệu 3D 7 kênh: có thể mở rộng tín hiệu HDMI qua một khoảng cách xa thông qua một cáp đơn CAT6 và chuyển đổi một kênh đầu vào thành 8 đầu ra cáp mạng và 2 kênh đầu ra vòng lặp. Nó hỗ trợ độ phân giải cao lên đến 1080p. Bộ mở rộng có độ ổn định tốt và bảo mật mạnh mẽ, có thể được sử dụng trong một loạt các ứng dụng đòi hỏi độ phân giải cao, chất lượng cao truyền đường dài.

2. Tính năng

- Truyền tín hiệu video và âm thanh HDMI lên đến 50M trên cáp đơn CAT 6.

- Hỗ trợ độ phân giải video lên đến 1920 * 1080 x 60Hz , tín hiệu 3D ;

- Chuyển đổi đầu vào một kênh HDMI thành đầu ra 7 kênh tín hiệu CAT 6 và 2 kênh vòng lặp.

- Chức năng sao chép EDID, có thể phù hợp với nhiều loại thiết bị hiển thị;

- Hỗ trợ chức năng POC;

- Tuân theo tiêu chuẩn HDMI 1.3 và HDCP 1.2;

- Khả năng tương thích cao, có thể tự động nhận nguồn và thiết bị hiển thị;

- Tích hợp hệ thống điều chỉnh tự động, làm cho hình ảnh mịn, rõ ràng và ổn định;

- Dễ dàng cài đặt, cắm và chạy;

3. Danh sách gói

Bộ phát HDMI	1 bộ
Bộ nhận HDMI	8 bộ
Bộ chuyển đổi điện	1 bộ
Cáp IR TX	1 sợi cáp
Cáp IR RX	8 sợi cáp
Hướng dẫn sử dụng sản phẩm	1 bộ
Thẻ bảo hành	1 thẻ

4. Bảng điều khiển

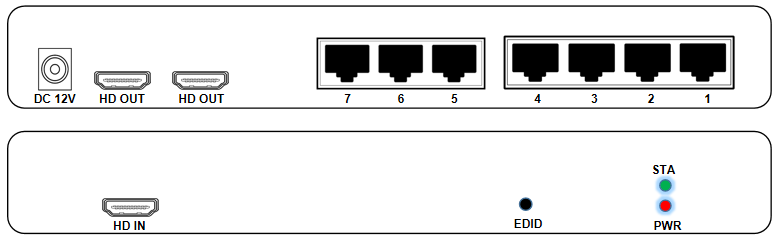

Đầu Phát

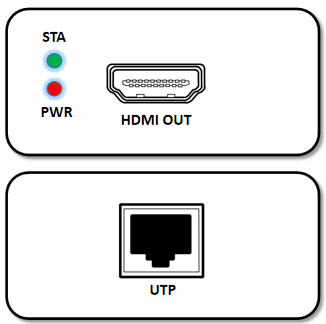

Đầu Thu

Tên cổng	Mô tả
HDMI IN / HDMI OUT	Đầu vào/đầu ra tín hiệu HDMI
UTP	Giao diện mạng RJ45
EDID	Màn hình được kết nối trực tiếp với đầu TX, nhấn nhanh nút EDID, đèn báo tắt trong ba giây và sau đó bật, quá trình học EDID đã thành công.
DC 12V	Ổ cắm bộ đổi nguồn
Chỉ báo của Led	Mô tả
STATUS/ STA	Chỉ báo tín hiệu video
POWER / PWR	Chỉ báo nguồn hệ thống

5. Cài đặt

• Kết nối nguồn tín hiệu HDMI với HDMI IN của bộ mở rộng phân phối HDMI1 * 7 + 2.
• Kết nối đầu thu bộ mở rộng HDMI với thiết bị hiển thị (chẳng hạn như TV độ nét cao, màn hình ghép, v.v.).
• Sử dụng cáp mạng loại 6 để kết nối bộ mở rộng phân phối HDMI1 * 7 + 2 và giao diện mạng của đầu nhận.
• Kết nối bộ mở rộng phân phối HDMI1 * 7 + 2 với nguồn điện. Khi đèn báo sáng bình thường, hệ thống hoạt động bình thường.
• Các phím EDID được sử dụng, chẳng hạn như đèn báo POWER và STATUS trên bộ phát được bật sau khi kết nối hoàn tất, các chỉ báo trên bộ thu đều bật và màn hình không có hình ảnh hoặc thay đổi màu sắc, hãy bật nguồn HDMI1 * 7 + 2 bộ mở rộng phân phối để kết nối cổng HDMI của màn hình với HDMI kết nối với cổng IN, nhấn nhanh nút EDID, STATUS sẽ tắt và sáng trở lại sau khi tắt trong 3 giây. Lặp lại các bước 1-4.

6. Sơ đồ

7. Lưu ý khi bảo hành sản phẩm

Vui lòng giữ sách hướng dẫn sử dụng ở nơi an toàn và dễ tìm để có thể đọc ngay khi gặp sự cố.

Một số điểm cần lưu ý:

- Không tự mình tháo rời sản phẩm này khi nó còn nguyên tem và thời hạn bảo hành

- Không để sản phẩm tiếp xúc với nước trong trường hợp bị hư hỏng, vì nó không được thiết kế chống thấm nước

- Chỉ sử dụng chất liệu vải khô khi làm sạch bề mặt sản phẩm.

- Không sử dụng sản phẩm này trong môi trường quá ẩm ướt hoặc nhiệt độ quá cao.

- Tránh tiếp xúc với các chất ăn mòn.

- Khi có hư hỏng hoặc hư hỏng vật lý khác đối với sản phẩm, vui lòng ngừng sử dụng và liên hệ với bộ phận chăm sóc khách hàng của Viettech để được hỗ trợ

Xem thêm chi tiết sản phẩm ▼

Tham số		Mô tả
Video	Tiêu chuẩn	HDMI 1.3 ; HDCP 1.2
	Đồng hồ pixel tối đa	165MHz
	Tốc độ dữ liệu tối đa	6,75Gb / giây
	Phân giải	Tối đa 1920 * 1080 x 60 Hz
	Kết nối	HDMI-A
	Trở kháng	100Ω
Ethernet	Giao diện	RJ45
	Khoảng cách truyền	CAT6 --- 50M
Khác	Nguồn cấp	Bộ đổi nguồn: DC 12V / 2 A
	Năng lượng tiêu hao	Tối đa 13 W
	Nhiệt độ	Hoạt động: -5 ℃ ~ +70 ℃
	Độ ẩm	Hoạt động: 5% ~ 90%
	Kích thước	TX: 202 * 76 * 27 mm / RX: 81 * 45 * 23 mm
	Bảo hành	1 năm bảo hành miễn phí



Xem thêm Thông số kỹ thuật ▼
