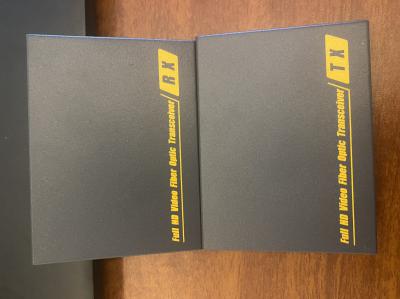

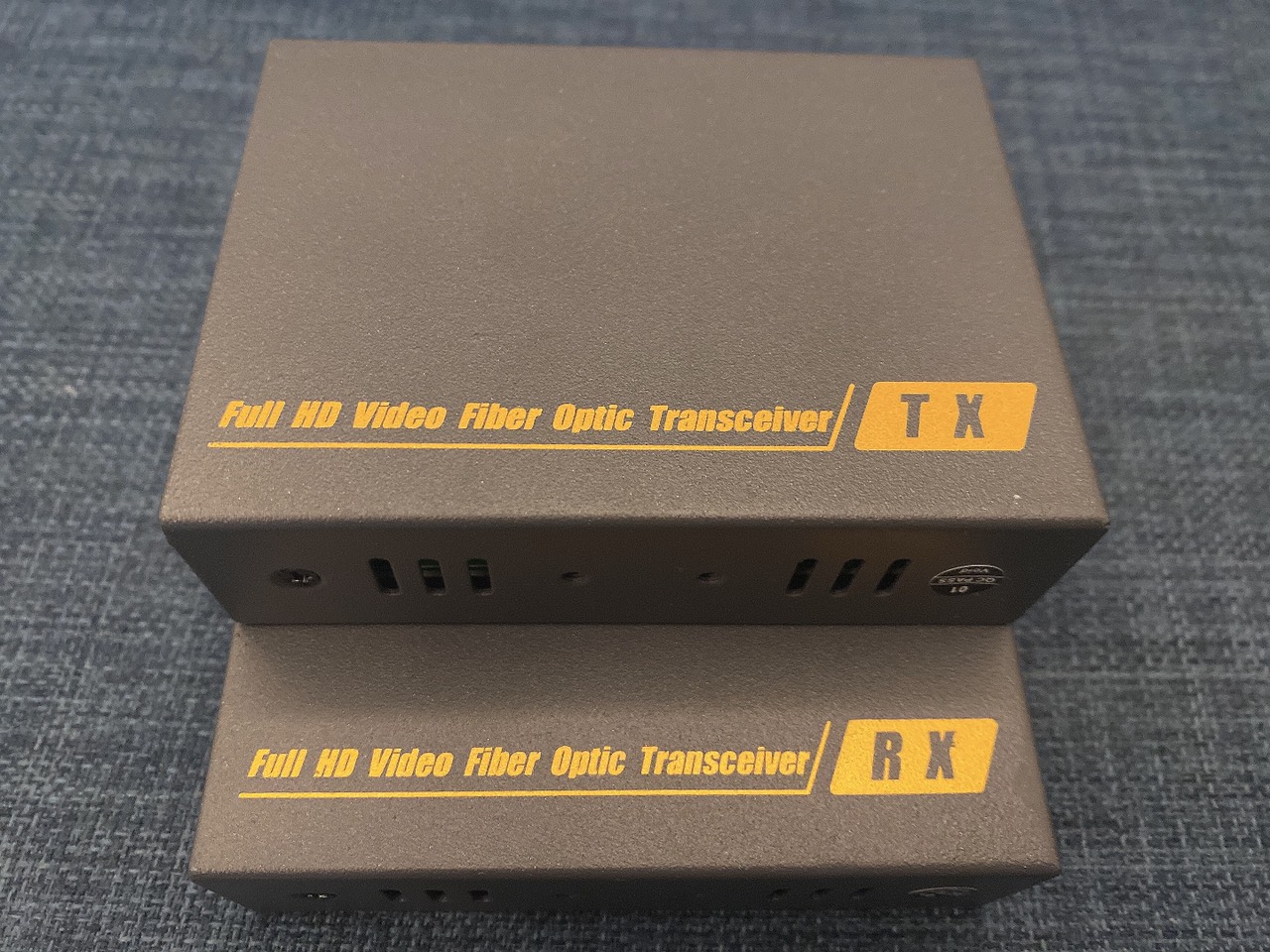

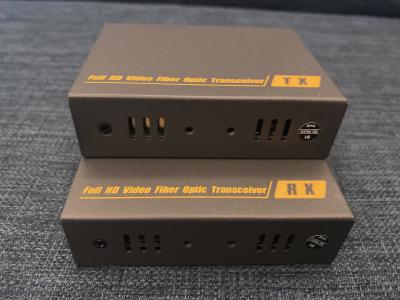

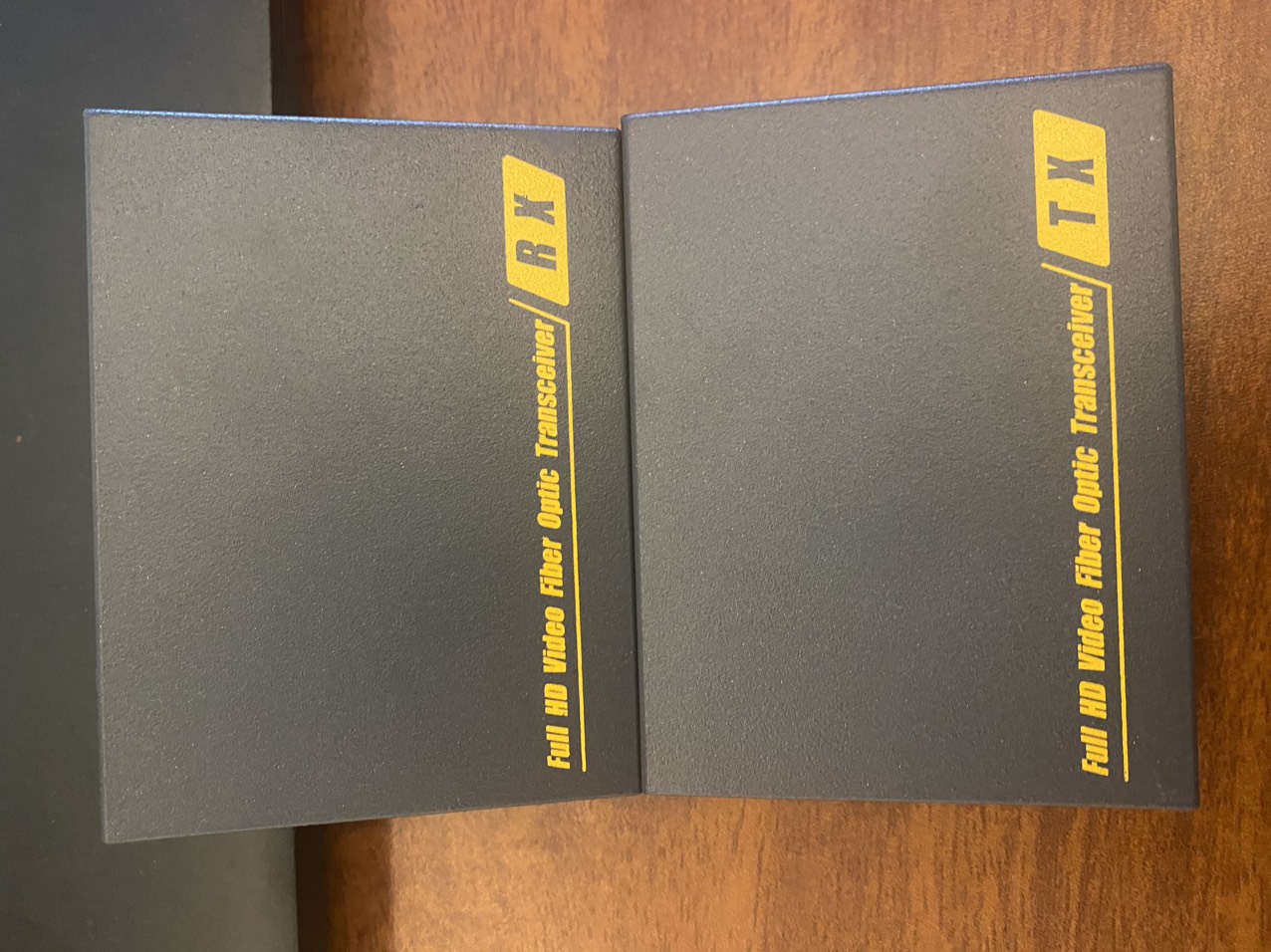

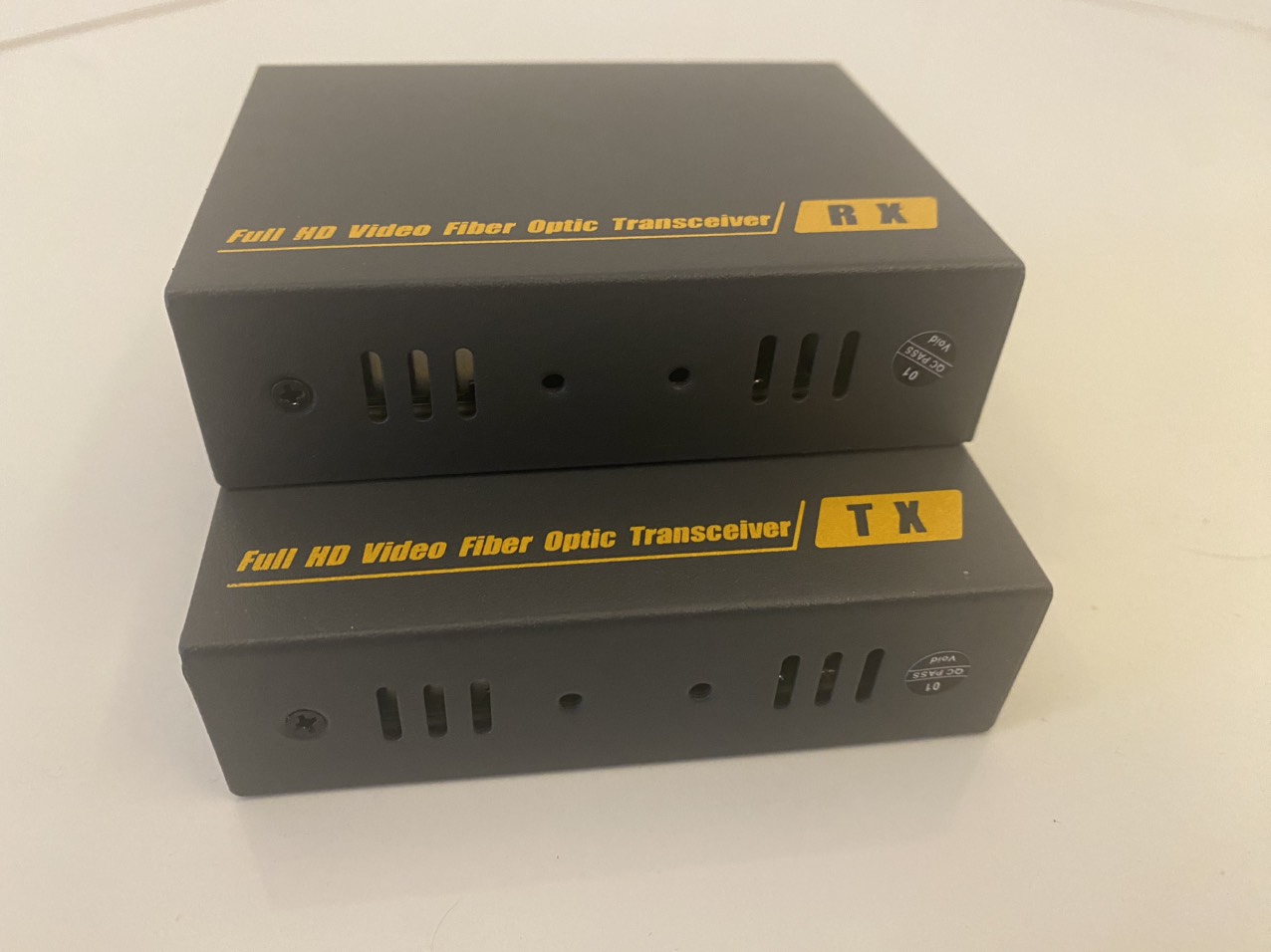

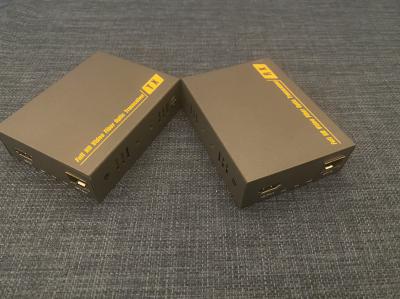

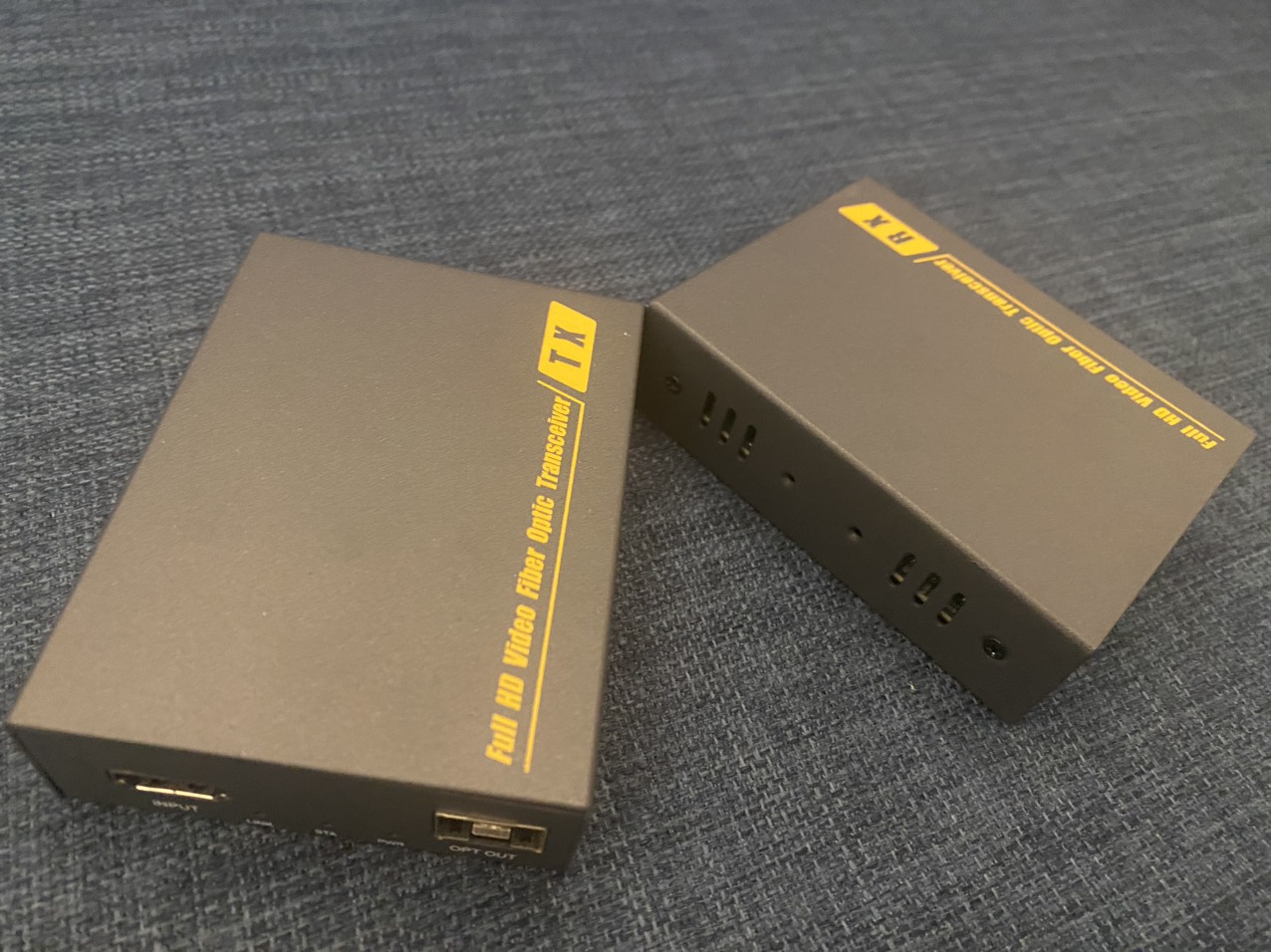

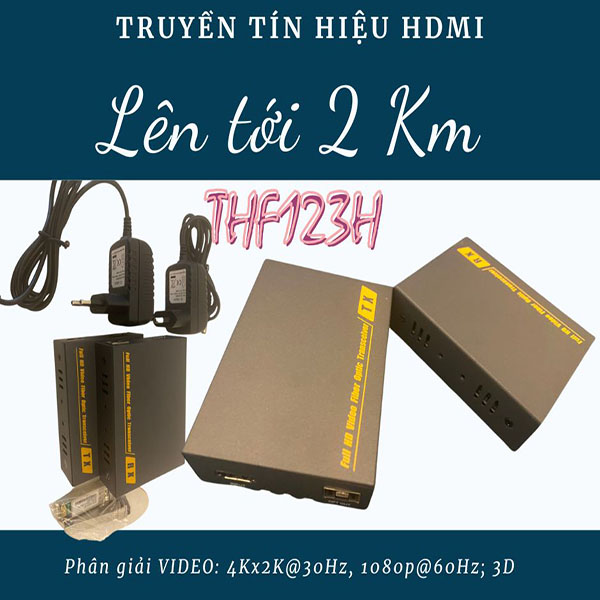

Bộ kết nối HDMI có dây THF123H mở rộng 2KM SingleMode

1. Mô tả chung HDMI THF123H

Bộ kết nối HDMI có dây THF123H mở rộng 2KM SingleMode: cung cấp phần mở rộng tín hiệu HDMI và 3D khoảng cách xa qua một cáp quang, nó hỗ trợ độ phân giải cao lên đến 4K x [email protected], Hỗ trợ bàn phím và chuột và sao chép EDID. Bộ mở rộng có thể sử dụng cho một loạt các ứng dụng yêu cầu truyền độ phân giải cao đường dài với chất lượng cao bởi tính ổn định tốt và bảo mật mạnh mẽ.

2. Mô tả sản phẩm

- Truyền tín hiệu video HDMI lên đến 1-2km qua cáp quang đôi;

- Hỗ trợ độ phân giải video tối đa lên đến [email protected], [email protected]; 3D;

- Hỗ trợ sao chép EDID, có thể phù hợp với nhiều loại thiết bị hiển thị;

- Hỗ trợ bàn phím và chuột.

- Tuân thủ tiêu chuẩn HDMI 1.4;

- Khả năng tương thích cao, có thể tự động nhận nguồn và thiết bị hiển thị;

- Tích hợp hệ thống điều chỉnh tự động, giúp hình ảnh mượt mà, rõ ràng và ổn định;

- Đơn giản để cài đặt, cắm và chạy;

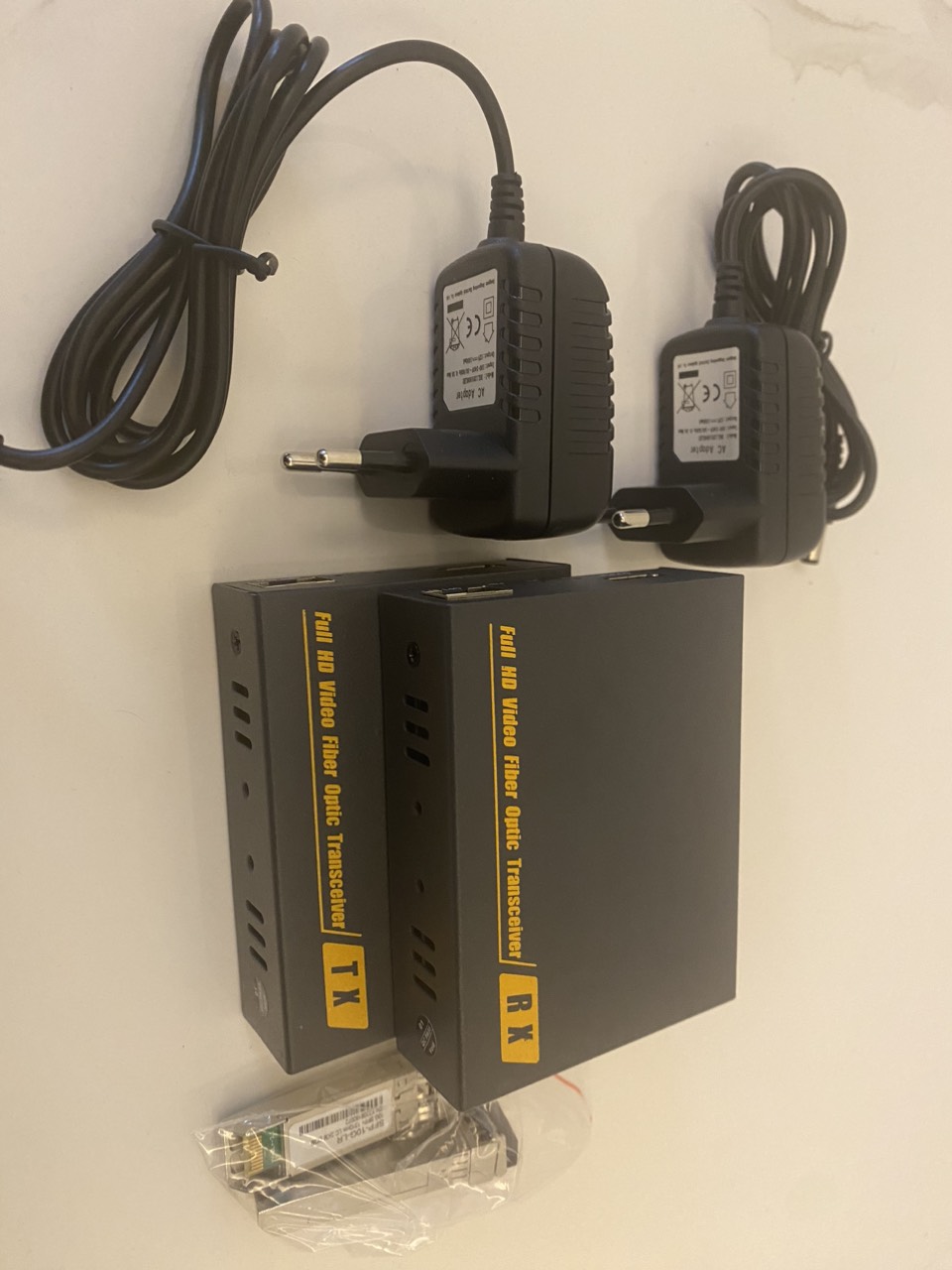

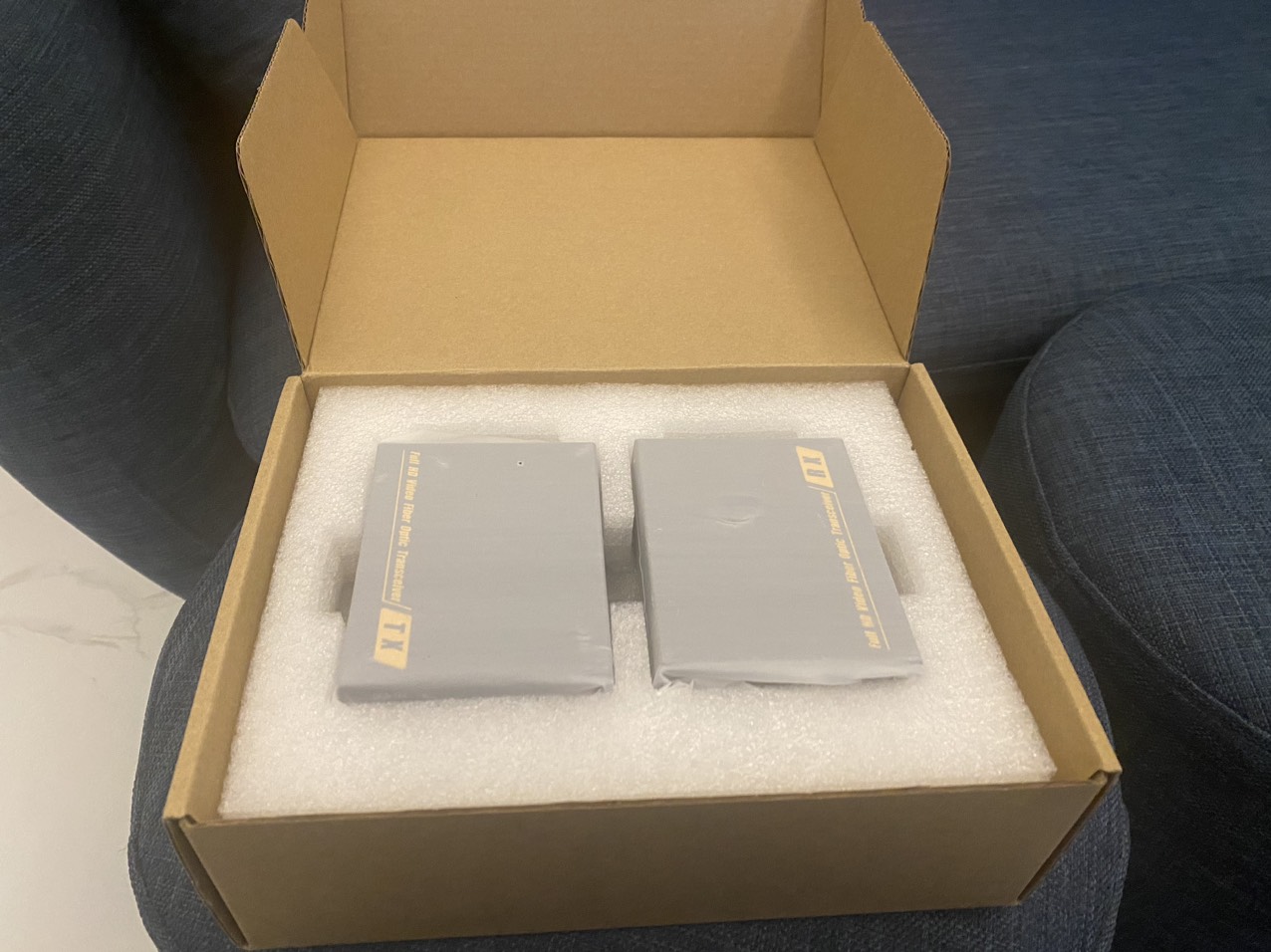

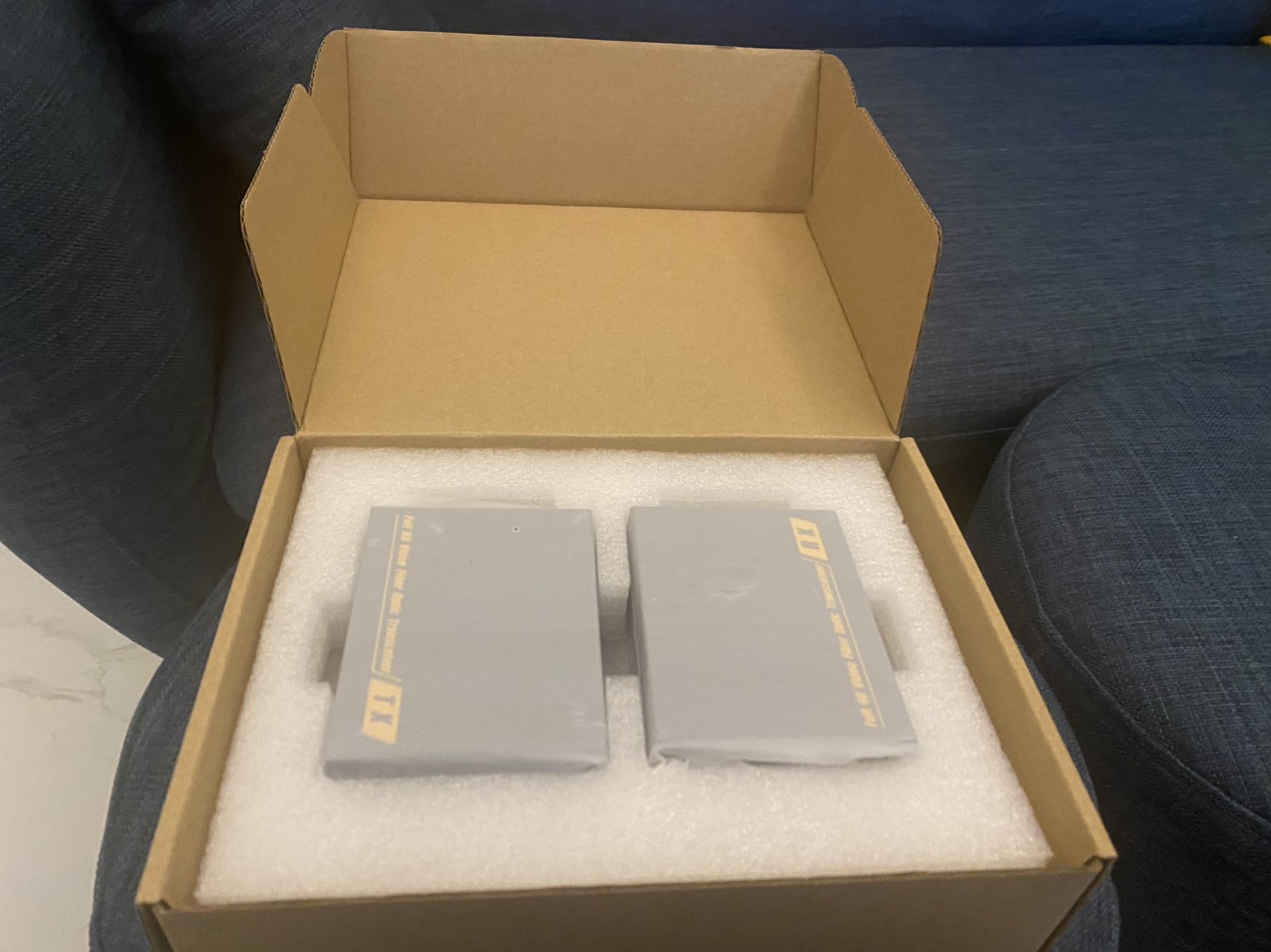

3. Sản phẩm bàn giao cho khách hàng

- 01 đầu phát sợi quang tín hiệu HDMI

- 01 đầu nhận tín hiệu sợi quang HDMI

- 01 Cáp USB-B

- 02 Module cáp quang

- 02 Bộ đổi nguồn

- 01 hướng dẫn sử dụng

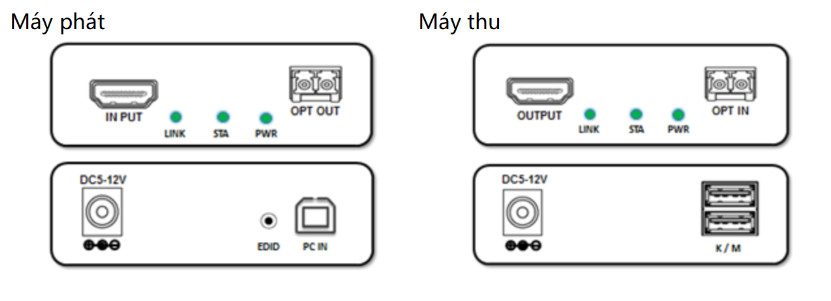

4. Bảng điều khiển

5. Cài đặt

- Nguồn tín hiệu HDMI truy cập Bộ phát sợi quang HDMI

- Đầu thu Sợi quang HDMI được kết nối với thiết bị hiển thị (chẳng hạn như TV độ nét cao, màn hình Led ghép khối nối, v.v.),

- Đường cáp quang giao diện LC kết nối Máy phát và mô-đun giao diện cáp quang SFP của máy thu,

- Kết nối máy phát USB-B, bộ thu chuột bàn phím kết nối USB

- Máy phát và máy thu được kết nối với nguồn điện, khi đèn sáng lên bình thường, hoạt động bình thường của hệ thống.

- Trên nút EDID, hãy sử dụng, chẳng hạn như kết nối sau khi khởi chạy NGUỒN, TRẠNG THÁI, ánh sáng, đầu nhận của đèn báo, không có màn hình hoặc màu sắc, nguồn phát đến cổng HDMI của màn hình và cổng HDMI của máy phát, Nhấn nút EDID cho đến khi đèn STATUS nhấp nháy, Khởi động lại nguồn sau khi dừng nhấp nháy.

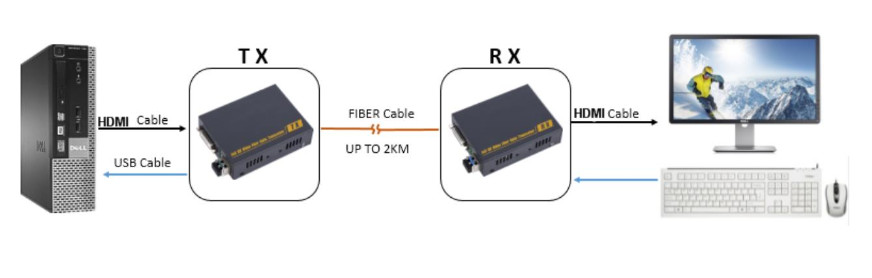

6. Sơ đồ đấu nối

7. Lưu ý khi bảo hành sản phẩm

Vui lòng giữ sách hướng dẫn sử dụng ở nơi an toàn và dễ tìm để có thể đọc ngay khi gặp sự cố.

Một số điểm cần lưu ý:

- Không tự mình tháo rời sản phẩm này khi nó còn nguyên tem và thời hạn bảo hành

- Không để sản phẩm tiếp xúc với nước trong trường hợp bị hư hỏng, vì nó không được thiết kế chống thấm nước

- Chỉ sử dụng chất liệu vải khô khi làm sạch bề mặt sản phẩm.

- Không sử dụng sản phẩm này trong môi trường quá ẩm ướt hoặc nhiệt độ quá cao.

- Tránh tiếp xúc với các chất ăn mòn.

- Khi có hư hỏng hoặc hư hỏng vật lý khác đối với sản phẩm, vui lòng ngừng sử dụng và liên hệ với bộ phận chăm sóc khách hàng của Viettech để được hỗ trợ
