Bộ kết nối HDMI có dây HT225 IR mở rộng 60m qua một cáp đơn CAT6 1920 * 1080 x 60Hz

1. Mô tả

Bộ mở rộng HDMI cung cấp khả năng mở rộng tín hiệu HDMI ở khoảng cách xa qua một cáp đơn UTP, nó hỗ trợ độ phân giải cao lên đến 1080p. Bộ mở rộng có thể sử dụng cho một loạt các ứng dụng yêu cầu truyền khoảng cách xa với độ phân giải cao với chất lượng cao bởi tính ổn định tốt và bảo mật mạnh mẽ.

2. Tính năng

-  Truyền tín hiệu âm thanh và video HDMI lên đến 60m qua một cáp đơn CAT6.

-  Hỗ trợ độ phân giải video lên đến 1920 * 1080 x 60Hz.

- Tuân thủ tiêu chuẩn HDMI 1.3.

-  Hỗ trợ đầu ra vòng lặp cục bộ.

-  Hỗ trợ HDCP1.4.

-  Hỗ trợ truyền ngược IR.

- Cấp điện đơn phương POC.

-  Khả năng tương thích cao, có thể tự động nhận nguồn và thiết bị hiển thị.

-  Tích hợp hệ thống điều chỉnh tự động, làm cho hình ảnh mịn, rõ ràng và ổn định.

- Dễ dàng cài đặt, cắm và chạy.

3. Danh sách gói

- Bộ phát HDMI ……………………….……….. 1 bộ

- Đầu thu HDMI ……………………………… .. 1 bộ

- Bộ đổi nguồn ……………………………… … 1 bộ

- Cáp IR TX …………………………………….. 1 bộ

- Cáp IR RX …………………………………….. 1 bộ

- Hướng dẫn sử dụng ……………………….1 bộ

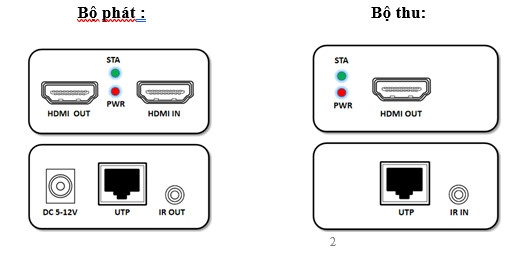

4. Bảng điều khiển

5. Cài đặt

• Kết nối cáp HDMI giữa cổng đầu vào HDMI của máy phát và cổng đầu ra HDMI của nguồn video.
• Kết nối cổng đầu ra HDMI của bộ thu với thiết bị hiển thị bằng cáp HDMI.
• Kết nối cổng UTP của bộ phát với cổng UTP của bộ thu bằng một cáp đơn CAT6.
• Kết nối bộ nguồn DC 5-12 V được cung cấp với ổ cắm điện của bộ phát hoặc bộ thu.
• Khi video không rõ ràng hoặc không ổn định, nó có thể được điều chỉnh tự động thông qua nút EQ.

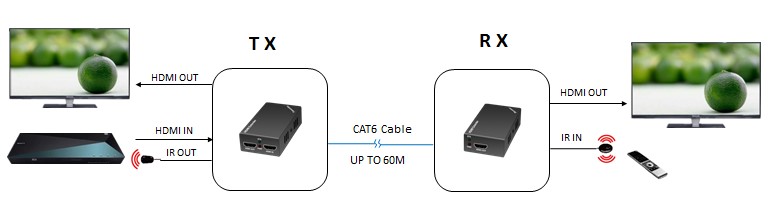

6. Sơ đồ

7. Lưu ý khi bảo hành sản phẩm

Vui lòng giữ sách hướng dẫn sử dụng ở nơi an toàn và dễ tìm để có thể đọc ngay khi gặp sự cố.

Một số điểm cần lưu ý:

- Không tự mình tháo rời sản phẩm này khi nó còn nguyên tem và thời hạn bảo hành

- Không để sản phẩm tiếp xúc với nước trong trường hợp bị hư hỏng, vì nó không được thiết kế chống thấm nước

- Chỉ sử dụng chất liệu vải khô khi làm sạch bề mặt sản phẩm.

- Không sử dụng sản phẩm này trong môi trường quá ẩm ướt hoặc nhiệt độ quá cao.

- Tránh tiếp xúc với các chất ăn mòn.

- Khi có hư hỏng hoặc hư hỏng vật lý khác đối với sản phẩm, vui lòng ngừng sử dụng và liên hệ với bộ phận chăm sóc khách hàng của Viettech để được hỗ trợ
