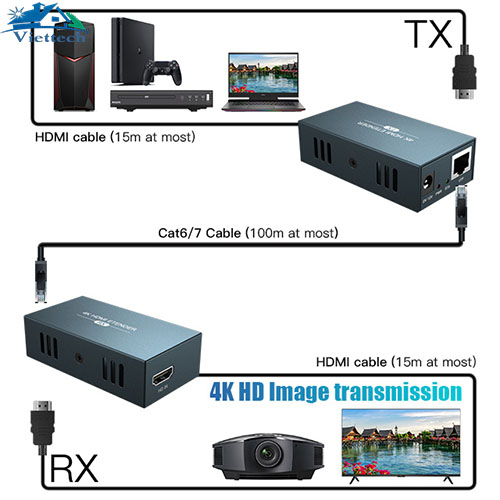

Bộ kết nối HDMI có dây HT231 mở rộng 4Kx2K@30Hz 100m

1. Mô tả

Bộ thu phát HDMI có dây HT231 4Kx2K@30Hz 100m Extender:  cung cấp khả năng mở rộng tín hiệu HDMI ở khoảng cách xa qua một cáp đơn Cat6, nó hỗ trợ độ phân giải cao lên đến 4K * 2K x 30Hz. Bộ mở rộng có thể sử dụng cho một loạt các ứng dụng yêu cầu truyền khoảng cách xa với độ phân giải cao, Đây là một phương pháp mở rộng tín hiệu HDMI đáng tin cậy, hiệu suất cao và hiệu quả.

2. Tính năng

-  Truyền tín hiệu âm thanh và video HDMI lên đến 100m qua một cáp đơn Cat 6.

-  Hỗ trợ độ phân giải video lên đến 4K * 2K @x30Hz .

-  Giao thức chuẩn HDMI 1. 4 .

-  Hỗ trợ điều khiển IR ngược .

-  Hỗ trợ HDCP1.4 - Công nghệ bảo vệ nội dung số băng thông cao.

-  Có thể tự động xác định và cấu hình các chế độ hiển thị khác nhau .

-  Tích hợp hệ thống điều chỉnh tự động, giúp hình ảnh mượt mà, sắc nét và ổn định .

-  Dễ dàng cài đặt, cắm là chạy .

3. Sản phẩm khi bàn giao khách hàng

- 01 bộ phát HDMI

- 01 đầu thu HDMI

- 01 bộ chuyển đổi nguồn

- 01 hướng dẫn sử dụng

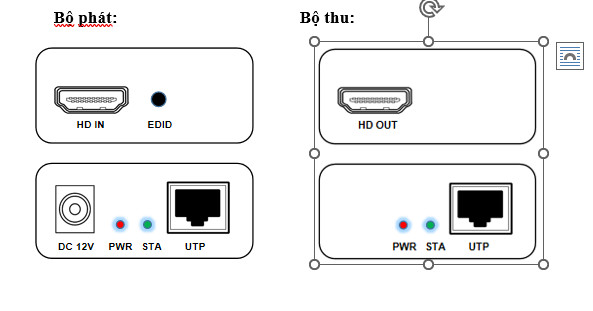

4. Bảng điều khiển

5. Cài đặt

• Kết nối cáp HDMI giữa cổng đầu vào HDMI của máy phát và cổng đầu ra HDMI của nguồn video.
• Kết nối cổng đầu ra HDMI của bộ thu với thiết bị hiển thị bằng cáp HDMI.
• Kết nối cổng UTP của bộ phát với cổng UTP của bộ thu bằng một cáp đơn CAT6 .
• Kết nối nguồn điện DC 12V được cung cấp với ổ cắm điện của máy phát hoặc của máy thu.
• Sử dụng phím EDID, chẳng hạn như PWR, STA của đầu phát sau khi kết nối cho biết ánh sáng dài, PWR, STA của đầu nhận cho biết ánh sáng dài, khi màn hình hiển thị không có hình ảnh hoặc biến màu, thiết bị phát được nhiễm điện để kết nối cổng HDMI của màn hình đến cổng HDMI của máy phát, nhấn và giữ phím EDID cho đến khi đèn STA nhấp nháy, khởi động lại nguồn sau khi nhấp nháy dừng, lặp lại 1-4 bước

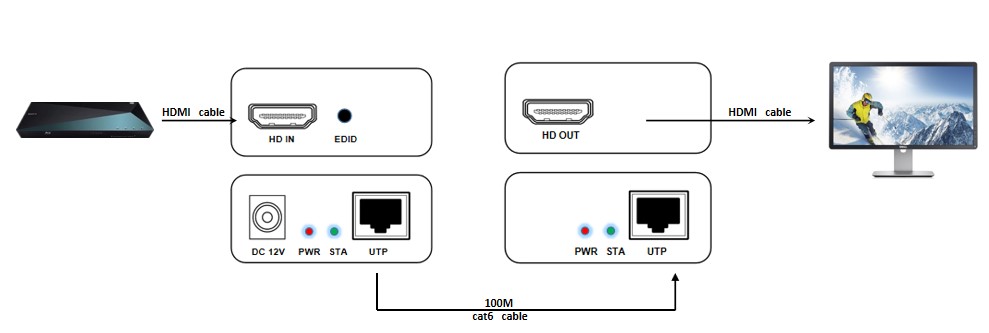

6. Sơ đồ

7. Lưu ý khi bảo hành sản phẩm

Vui lòng giữ sách hướng dẫn sử dụng ở nơi an toàn và dễ tìm để có thể đọc ngay khi gặp sự cố.

Một số điểm cần lưu ý:

- Không tự mình tháo rời sản phẩm này khi nó còn nguyên tem và thời hạn bảo hành

- Không để sản phẩm tiếp xúc với nước trong trường hợp bị hư hỏng, vì nó không được thiết kế chống thấm nước

- Chỉ sử dụng chất liệu vải khô khi làm sạch bề mặt sản phẩm.

- Không sử dụng sản phẩm này trong môi trường quá ẩm ướt hoặc nhiệt độ quá cao.

- Tránh tiếp xúc với các chất ăn mòn.

- Khi có hư hỏng hoặc hư hỏng vật lý khác đối với sản phẩm, vui lòng ngừng sử dụng và liên hệ với bộ phận chăm sóc khách hàng của Viettech để được hỗ trợ
