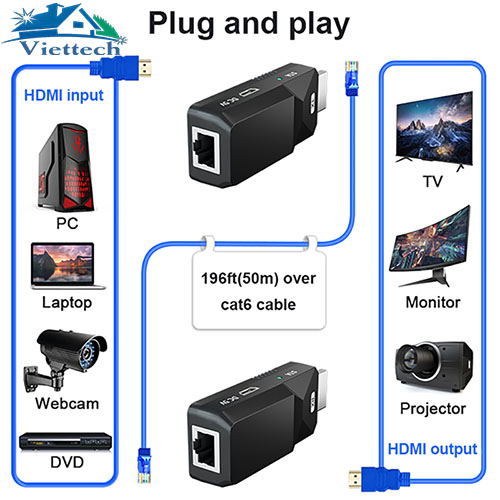

Bộ kết nối HDMI có dây HT238P mở rộng 50m

1. Mô tả chung

Bộ kết nối HDMI có dây HT238P mở rộng 50m: cung cấp khả năng mở rộng tín hiệu HDMI ở khoảng cách xa qua một cáp đơn CAT6, nó hỗ trợ độ phân giải cao lên đến 1080p, chức năng sao chép EDID. Bộ mở rộng có thể sử dụng cho một loạt các ứng dụng yêu cầu truyền khoảng cách xa với độ phân giải cao với chất lượng cao bởi tính ổn định tốt và bảo mật mạnh mẽ..

2. Mô tả sản phẩm

- Truyền tín hiệu âm thanh và video HDMI lên đến 50m qua một cáp đơn CAT6.

- Hỗ trợ độ phân giải video lên đến 1920 * 1080 x 60Hz, tín hiệu 3D.

- Hỗ trợ bản sao EDID, có thể phù hợp với nhiều loại thiết bị hiển thị.

- Tuân theo tiêu chuẩn HDMI 1.3 và HDCP 1.2.

- Cấp nguồn đơn phương POC.

- Khả năng tương thích cao, có thể tự động khớp nguồn và thiết bị hiển thị.

- Tích hợp hệ thống điều chỉnh tự động, làm cho hình ảnh mịn, sắc nét và ổn định.

- Đơn giản để cài đặt, cắm và chạy.

3. Sản phẩm bàn giao cho khách hàng

- 01 bộ phát HDMI

- 01 đầu thu HDMI

- 01 bộ đổi nguồn

- 01 hướng dẫn sử dụng

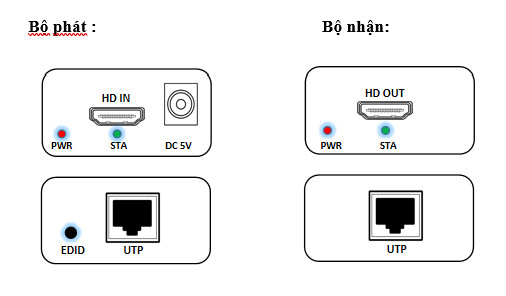

4. Bảng điều khiển

5. Cài đặt

- Kết nối cáp HDMI giữa cổng đầu vào HDMI của máy phát và cổng đầu ra HDMI của nguồn video.
- Kết nối cổng đầu ra HDMI của bộ thu với thiết bị hiển thị bằng cáp HDMI.
- Kết nối cổng UTP của bộ phát với cổng UTP của bộ thu bằng một cáp đơn CAT6.
- Kết nối DC được cung cấp nguồn 5V cấp cho ổ cắm điện của máy phát hoặc máy thu,

- Lần đầu tiên thông qua cần xác nhận chế độ làm việc, cáp 30 m (1-30 mét), cáp 50 m

(15 đến 50 mét).

- Các mục đích của nút EDID, chẳng hạn như kết nối sau khi khởi chạy PWR, đèn báo STA, PWR dài ở đầu nhận, đèn báo STA, hiển thị lâu không có hình ảnh hoặc màu sắc, nguồn phát trên màn hình của cổng HDMI và kết nối cổng HDMI, nhấn và giữ EDID cho đến khi đèn STA nhấp nháy, dừng nhấp nháy và khởi động lại nguồn, có thể lặp lại 1-5 bước.

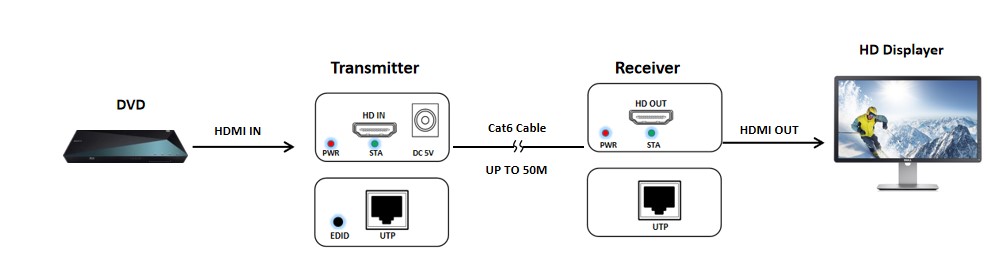

• 6. Sơ đồ

7. Lưu ý khi bảo hành sản phẩm

Vui lòng giữ sách hướng dẫn sử dụng ở nơi an toàn và dễ tìm để có thể đọc ngay khi gặp sự cố.

Một số điểm cần lưu ý:

- Không tự mình tháo rời sản phẩm này khi nó còn nguyên tem và thời hạn bảo hành

- Không để sản phẩm tiếp xúc với nước trong trường hợp bị hư hỏng, vì nó không được thiết kế chống thấm nước

- Chỉ sử dụng chất liệu vải khô khi làm sạch bề mặt sản phẩm.

- Không sử dụng sản phẩm này trong môi trường quá ẩm ướt hoặc nhiệt độ quá cao.

- Tránh tiếp xúc với các chất ăn mòn.

- Khi có hư hỏng hoặc hư hỏng vật lý khác đối với sản phẩm, vui lòng ngừng sử dụng và liên hệ với bộ phận chăm sóc khách hàng của Viettech để được hỗ trợ
